◼产品描述

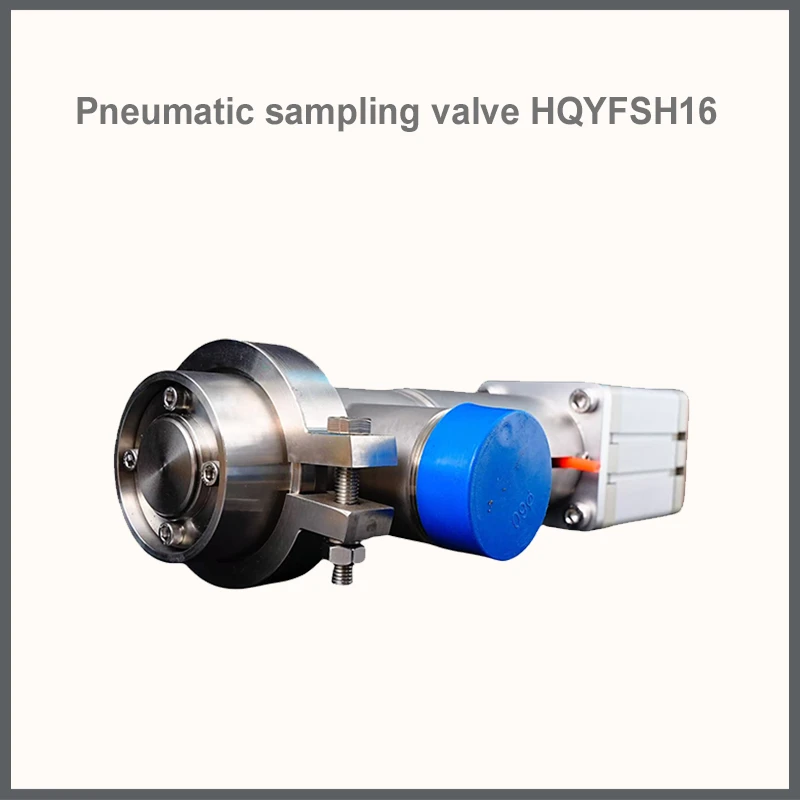

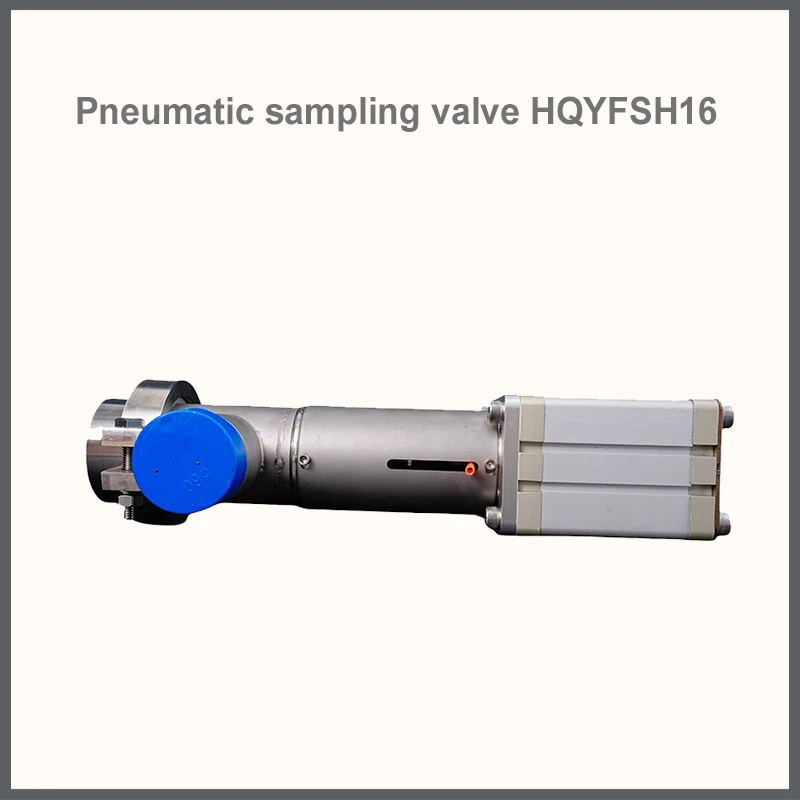

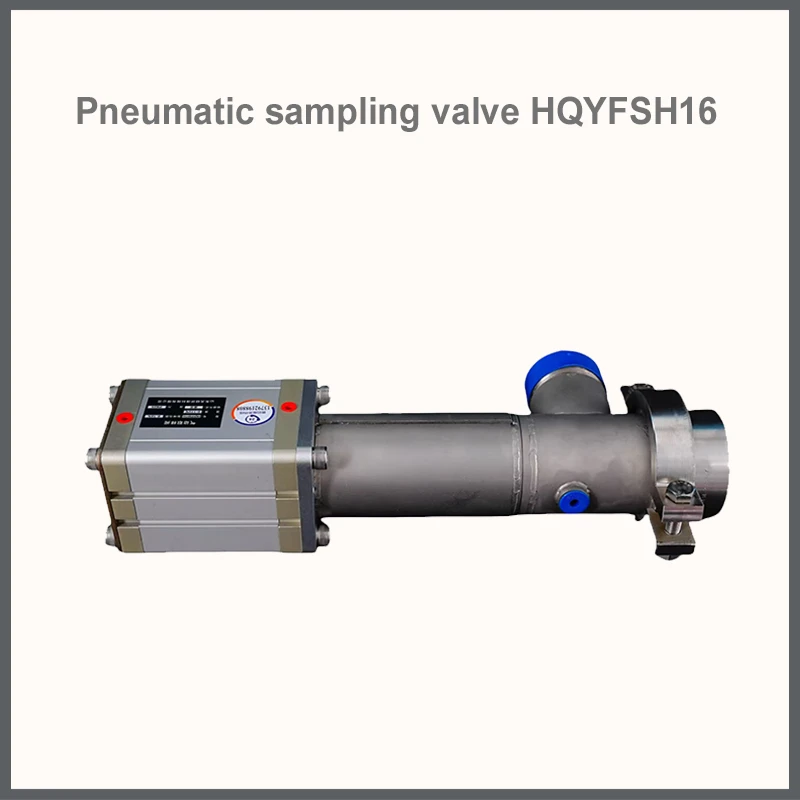

适用于所有类型浆料的多功能取样器，包括未筛选的碎浆和打结浆料，以及低压应用场景。坚固可靠的设计。代表性取样，样品取自管道壁周围的水层。可调节取样流量，可进行水冲洗，通过螺柱焊接简单安装，维护需求低且运动部件少。HQYFSH16取样器用于从加压管道中手动提取代表性浆料样品。HQYFSH16通过按钮进行气动控制。如果气压下降，弹簧会自动关闭。HQYFSH16设计用于0-16Cs，取样活塞的切口设计也使其适用于未筛选浆料应用中的较低粘度范围。工艺管线中的最低压力要求使HQYFSH16也适用于低压应用。

◼工作原理

HQYFSH16通过按钮进行气动控制，如图3所示。

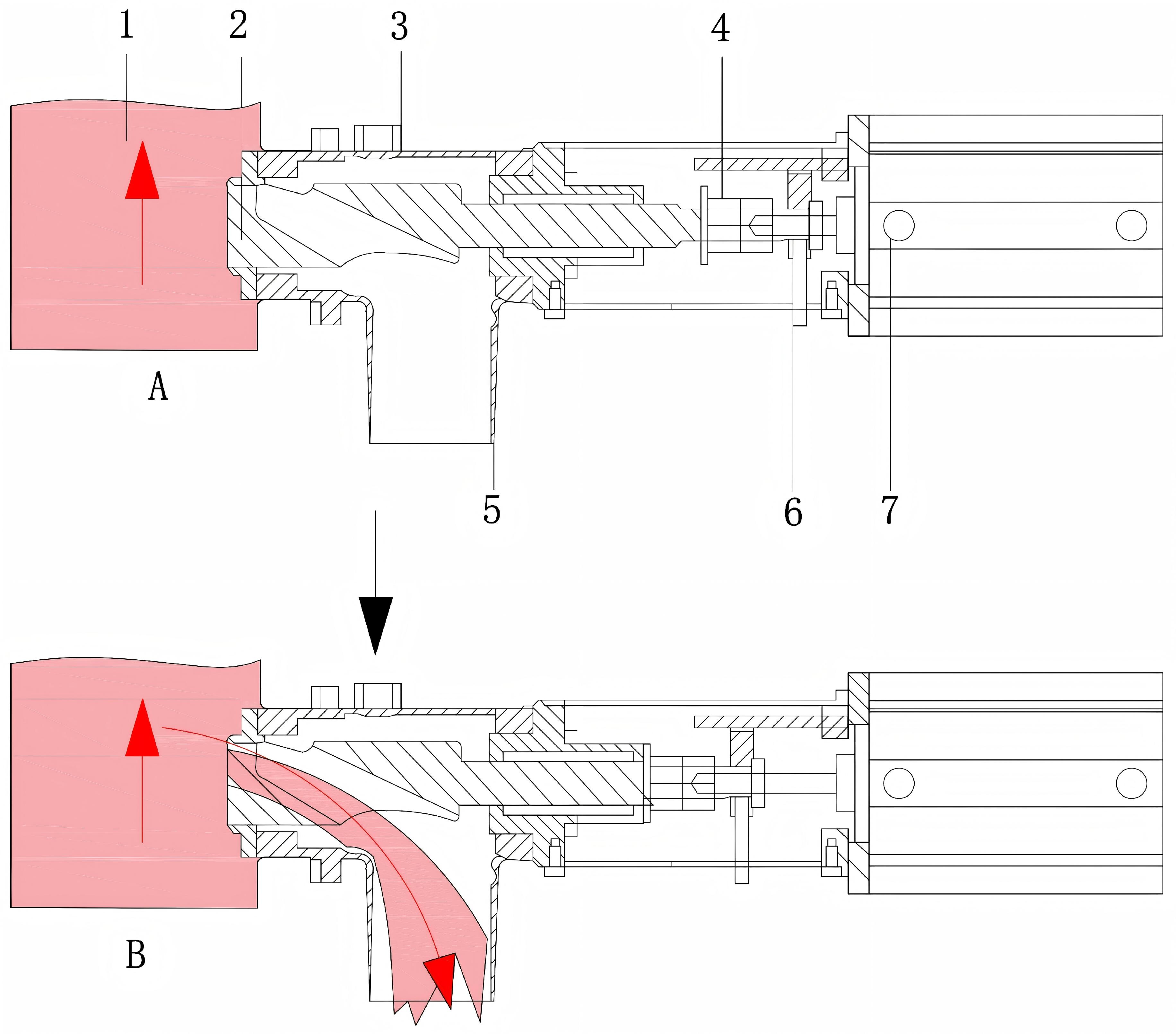

气缸(7)将取样活塞(2)打开至预设位置以获得最佳样品流量，释放按钮后，取样完成。取样活塞(2)的切口设计允许提取含有碎屑和打结的未筛选浆料。取样活塞中的直通设计最大限度地减少了取样器堵塞的风险，并有助于更好的取样。取样器可通过水冲洗(3)轻松清洁。样品流量可通过螺母(4)调节，并由活塞位置指示器(6)指示。在出口(5)处，可连接最大长度为5米(16英尺)的管子和/或球阀。

所需浆料流向、取样活塞、关闭位置、取样位置、冲洗水连接、样品流量调节螺母、取样口、活塞位置指示器、带连接器的气缸

                                                                                                                    HQYFSH16特点 图3   HQYFSH16特点

◼产品尺寸

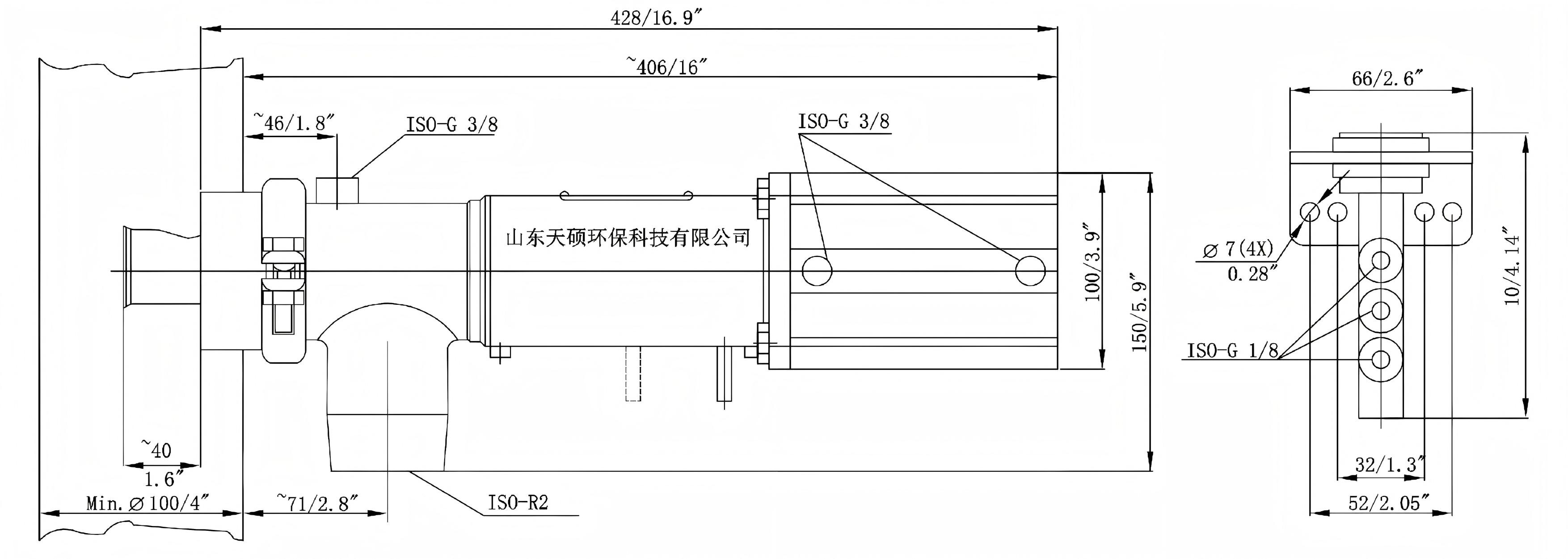

                                                                                                                    图2 HQYFSH16尺寸

◼产品信息

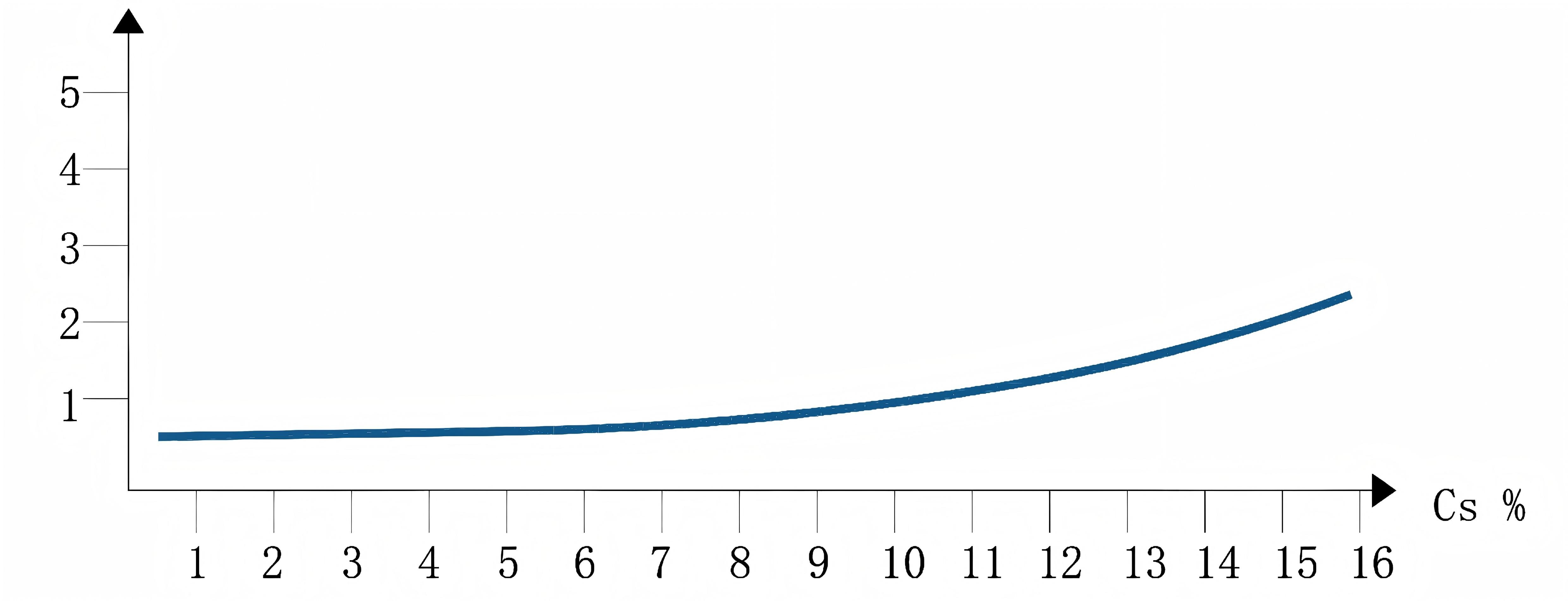

                                                                                                                    图1   不同浓度下工艺管道中的最低压力(注!这些值仅为近似值
